يعد ضمان تحديد المواقع السليم للإدراج في آلة صب حقن CNC أمرًا بالغ الأهمية لجودة ودقة المنتجات المقولبة النهائية. بصفتي موردًا محترمًا لآلات صب حقن CNC ، أفهم أهمية هذه العملية وتجميع خبرة واسعة في هذا المجال. في هذه المدونة ، سأشارك بعض الأساليب والاعتبارات الفعالة لمساعدتك في تحقيق موقع إدراج دقيق.
فهم أهمية إدراج وضع
الإدراج عبارة عن مكونات يتم وضعها داخل تجويف القالب أثناء عملية صب الحقن لإضافة ميزات أو وظائف محددة إلى الجزء المقولب. يمكن أن تشمل هذه الإدراج المعدنية لضمان قوة أو إدراج ملولبة لسهولة التجميع أو العناصر الزخرفية. يعد تحديد المواقع الصحيح لهذه الإدراج أمرًا ضروريًا لأن أي اختلال يمكن أن يؤدي إلى أجزاء معيبة ، مثل سمك الجدار غير المتكافئ أو الانتهاء من السطح السيئ أو حتى فشل الجزء.
التحضير قبل إدراج الموضع
- تصميم العفن والتفتيش
- العفن المصمم بئر هو الأساس لإدراج تحديد المواقع. يجب أن يكون للقالب تجاويف ومواقع دقيقة للإدراج. قبل البدء في عملية صب الحقن ، فحص القالب بدقة لضمان عدم وجود أضرار أو ارتداء في مناطق الإدراج. تحقق من أي نوبات أو خدوش أو اختلال في القالب التي قد تؤثر على موضع الإدراج.
- يجب أن ينظر تصميم القالب أيضًا في التمدد الحراري للإدراج ومواد القالب أثناء عملية الحقن. المواد المختلفة لها معاملات مختلفة من التمدد الحراري ، وهذا يجب حسابه لمنع إدراج حركة أثناء التدفئة والتبريد.
- أدخل التنظيف والإعداد
- قم بتنظيف الإدراج جيدًا لإزالة أي الأوساخ أو الشحوم أو الحطام. يمكن أن تمنع الملوثات على الإدراج من تركيبها بشكل صحيح في تجاويف القالب ويمكن أن تؤثر أيضًا على التصاق بين الإدراج والبلاستيك المصبوب. استخدم عوامل التنظيف والأساليب المناسبة ، مثل التنظيف بالموجات فوق الصوتية أو مسح المذيبات ، اعتمادًا على نوع المواد الإدراج.
- بعد التنظيف ، فحص الإدراج لأي عيوب ، مثل الشقوق أو التشوهات. استخدم فقط الإدراج التي تلبي معايير الجودة لضمان تحديد موقع دقيقة.
أدخل تقنيات وضع
- الموضع اليدوي
- الموضع اليدوي مناسب للإنتاج الصغير أو عند التعامل مع الإدراج المعقدة أو الحساسة. يحتاج المشغلون إلى أن يكونوا مهارة للغاية وتدريبهم لضمان تحديد موقع دقيق. استخدم أدوات الدقة ، مثل الملقطات أو الفراغات الفراغ - للأجهزة ، للتعامل مع الإدراج بعناية.
- قبل وضع الإدراج ، قم بتوافقه مع التجويف المقابل في القالب باستخدام علامات المحاذاة البصرية أو المواقع على القالب. ضع الملحق برفق في التجويف وتأكد من أنه يجلس على التدفق ويجلس بشكل صحيح. قم بتطبيق ضغط الضوء لتأمين الإدراج في مكانه ، ولكن احرص على عدم إتلاف الإدراج أو القالب.
- الموضع الآلي
- بالنسبة للإنتاج العالي الحجم ، تكون أنظمة وضع الإدراج الآلي أكثر كفاءة ودقة. تستخدم هذه الأنظمة الروبوتات أو تختار - و - وضع الآلات للتعامل مع الإدراج. تتم برمجة الروبوتات لالتقاط الإدراج من وحدة التغذية أو المجلة ووضعها على وجه التحديد في تجاويف العفن.
- يمكن دمج الأنظمة الآلية مع نظام التحكم في آلة صب CNC لضمان التزامن بين وضع إدراج وعملية الحقن. هذا يقلل من خطر الخطأ البشري ويحسن اتساق وضع إدراج.
- عند استخدام الأنظمة الآلية ، من المهم معايرة الروبوتات بانتظام للحفاظ على وضع دقيق. تحقق من نهاية الروبوت - المؤثرات للتأكد من أنه يمكنهم قبضة الإدراج بشكل آمن دون التسبب في تلف.
تأمين الإدراج
- قفل ميكانيكي
- إحدى الطرق الشائعة لتأمين الإدراج هي من خلال القفل الميكانيكي. يمكن أن يتضمن ذلك استخدام المسامير أو المقاطع أو المفاجئة - في القالب لعقد الإدراج في مكانه. يجب تصميم آلية القفل الميكانيكية لتوفير قوة احتجاز كافية أثناء عملية الحقن دون التسبب في تلف الإدراج.
- على سبيل المثال ، يمكن استخدام نظام الدبوس - و - ثقب لمحاذاة وقفل الإدراج في القالب. تتناسب المسامير الموجودة على الإدراج في الثقوب المقابلة في القالب ، مما يمنع الحركة الجانبية.
- الترابط اللاصقة
- يمكن استخدام الترابط اللاصق لتأمين الإدراج ، خاصة عند التعامل مع الإدراج المعدني أو الصغير. اختر مادة لاصقة متوافقة مع مادة الإدراج والبلاستيك المصبوب. قم بتطبيق المادة اللاصقة بالتساوي على الإدراج أو تجويف القالب وفقًا لتعليمات الشركة المصنعة.
- ومع ذلك ، كن على دراية بمتطلبات وقت المعالجة ومتطلبات درجة الحرارة. يجب توقيت عملية صب الحقن للتأكد من أن المادة اللاصقة قد تم علاجها بشكل كاف قبل حقن البلاستيك المنصهر.
المراقبة ومراقبة الجودة
- في - مراقبة العملية
- أثناء عملية صب الحقن ، استخدم أجهزة الاستشعار وأنظمة المراقبة للكشف عن أي حركة إدراج أو اختلال. على سبيل المثال ، يمكن استخدام أجهزة الاستشعار البصرية لمراقبة موضع الإدراج في تجويف القالب. إذا تم اكتشاف أي انحراف ، فيمكن برمجة الجهاز لإيقاف العملية على الفور لمنع إنتاج الأجزاء المعيبة.
- يمكن أيضًا تثبيت مستشعرات الضغط في القالب لمراقبة توزيع الضغط حول الإدراج. يمكن أن تشير تغييرات الضغط غير الطبيعية إلى إدراج حركة أو وضع غير لائق.
- ما بعد - فحص العملية
- بعد إخراج الأجزاء المقولبة من القالب ، قم بإجراء فحص شامل للأجزاء للتحقق من تحديد موقع الإدراج. استخدم أدوات القياس ، مثل الفرجار أو تنسيق آلات القياس (CMM) ، لقياس موضع واتجاه الإدراج. قارن القيم المقاسة مع مواصفات التصميم لضمان أن تكون الإدراج ضمن نطاق التسامح المقبول.
- يمكن أن يكشف التفتيش البصري أيضًا عن أي علامات واضحة على إدراج اختلال ، مثل المظهر غير المتكافئ أو الفجوات المرئية بين الإدراج والبلاستيك المصبوب.
اعتبارات لأنواع مختلفة من الإدراج
- إدراج المعادن
- عادة ما تستخدم الإدراج المعدنية لقوتها وموصلية. عند استخدام الإدراج المعدني ، انتبه إلى فرق التوسع الحراري بين المعدن والبلاستيك. هذا يمكن أن يتسبب في تحريك الإدراج أو خلق الإجهاد في الجزء المقولب. فكر في استخدام تقنيات التسخين أو التبريد قبل تقليل تأثير التمدد الحراري.
- قد تتطلب إدراج المعادن أيضًا معالجة السطح لتحسين الالتصاق بالبلاستيك. على سبيل المثال ، يمكن استخدام الخلايا الرملية أو الحفر الكيميائي لتهدئة سطح المعدن وزيادة منطقة الترابط.
- إدراج الخيوط
- يتم استخدام إدراج الخيوط لتوفير اتصال خيوط موثوق به في الجزء المقولب. تأكد من محاذاة إدراج الخيوط بشكل صحيح وتشديده في القالب. استخدم أداة عزم الدوران - أداة يتم التحكم فيها لتثبيت الإدراج الخيط لمنع التأكيد أو تحت - مما قد يؤثر على جودة مؤشر الترابط وموضع الإدراج.
- بعد صب ، تحقق من سلامة الخيط للتأكد من عدم وجود خيوط تالفة أو إدراج غير محاواة.
آلات صب حقن CNC لدينا لاحتياجاتك
في شركتنا ، نقدم مجموعة واسعة من آلات صب حقن CNC لتلبية متطلبات الإنتاج المختلفة. ملكناآلة صب حقن البلاستيك الصغيرةمثالي للإنتاج الصغير والنماذج الأولية. إنه مضغوط وسهل التشغيل ، ويمكن تجهيزه بأنظمة تحديد المواقع المتقدمة.
للحصول على إنتاج أكبر من المنصات البلاستيكية ، لديناآلة صب البليت البلاستيكيةيوفر قدرات عالية من الكفاءة وقدرات صب دقيقة. يمكنه التعامل مع إدراج حجم كبير وضمان وضع دقيق لإنتاج البليت عالي الجودة.

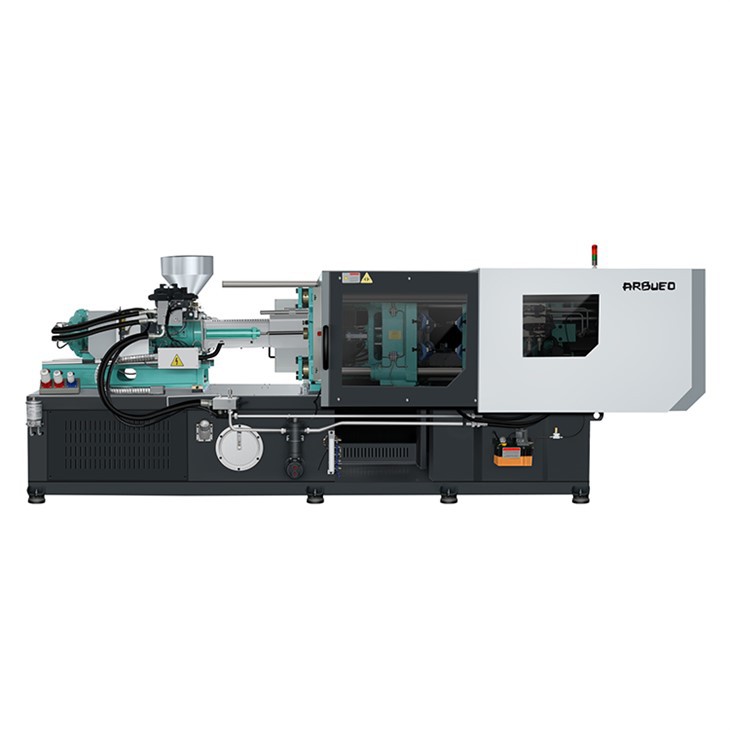

إذا كنت تبحث عن تكلفة - فعالة ومساحة - توفير الحل ، لديناآلة صب حقن الطاولةهو اختيار رائع. إنه مناسب لإنتاج الدُفعات الصغيرة ويمكن تخصيصه باستخدام خيارات وضع إدراج.
نحن ملتزمون بتزويد عملائنا بأفضل آلات صب حقن CNC والدعم الفني. إذا كنت مهتمًا بمنتجاتنا أو لديك أي أسئلة حول إدراج تحديد المواقع في صب الحقن ، فلا تتردد في الاتصال بنا للمشتريات ومزيد من المناقشة. نتطلع إلى العمل معك لتحقيق نتائج صب حقن عالية الجودة.
مراجع
- "كتيب صب الحقن" من تأليف أوسوالد ، تاداس إي ، تورج ، الرئة - شينغ ، وغرايبي ، بيتر.
- "تصميم القالب لصالح قولبة الحقن" بقلم Rauwendaal ، C.
