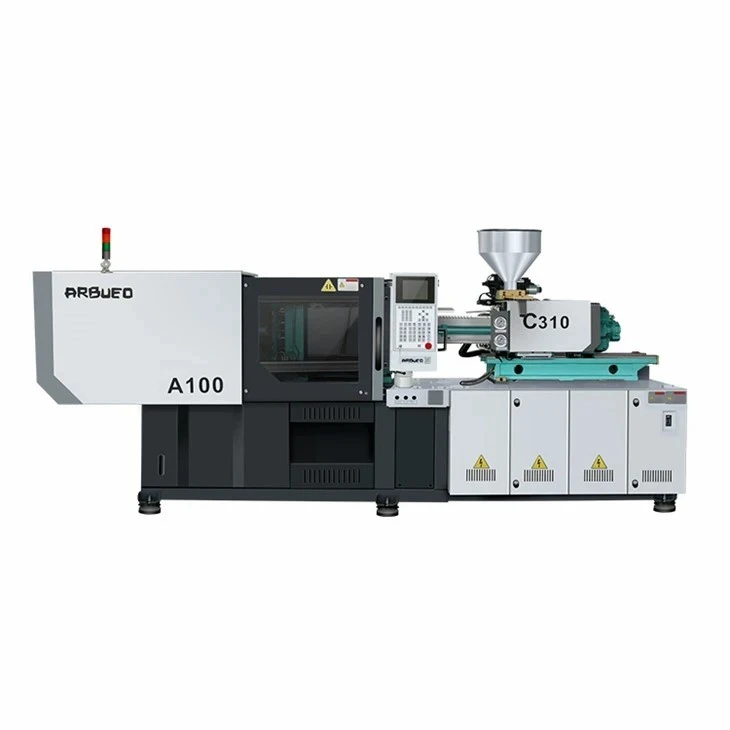

ماكينة قولبة حقن عالية الدقة للمكونات الإلكترونية

يتطلب التصنيع الإلكتروني الدقيق دقة طلقة متكررة، وتدهورًا حراريًا منخفضًا، والحد الأدنى من الاهتزاز الميكانيكي. تم تصميم نظام القولبة بالحقن عالي الدقة- هذا للمكونات -الدقيقة، والموصلات ذات المسافة الدقيقة-، ومبيتات المرحل، ومرفقات مستشعر الجدار- الرفيعة. من خلال الجمع بين -وحدة الحقن الكهربائية المغلقة- ذات الاستجابة العالية-الهيدروليكية أو وحدة الحقن الكهربائية بالكامل- مع ألواح التثبيت الصلبة، توفر الماكينة إمكانية تكرار الوزن بمقدار<= 0.15% and shot-to-shot positional accuracy down to +/- 0.01 mm.

-وحدة حقن عالية السرعة: يضمن التحكم المؤازر ذو الحلقة- المغلقة باستخدام أجهزة التشفير الضوئية الخطية وقت استجابة سريعًا (15-25 مللي ثانية) لأوقات ملء الجدران الرقيقة دون انهيار هيكل المادة.

إطار تثبيت شديد الصلابة-: تحليل العناصر المحدودة (FEA) -الألواح من النوع المربع المحسّن- تمنع انحناء اللوحة تحت أحمال التثبيت، مما يزيد من عمر القالب ويمنع الوميض الصغير- على خطوط الفصل.

إدارة درجة حرارة البرميل PID: مناطق درجة حرارة PID المستقلة المجهزة بمرحلات الحالة الصلبة - المعزولة تحافظ على ثبات البرميل في حدود +/- 0.5 درجة، مما يمنع التحلل الحراري للبوليمرات المثبطة للهب-.

محركات مؤازرة ذات قصور ذاتي منخفض: تتحكم محركات المؤازرة- المباشرة في وظائف الحقن والتلدين، مما يؤدي إلى التخلص من التأخر الهيدروليكي وتقليل استهلاك الطاقة بنسبة 40% إلى 65% مقارنة بأنظمة الإزاحة الثابتة- التقليدية.

حماية العفن المتكاملة: حماية قالب الضغط العالي-الحساسية المنخفضة-تكتشف العوائق التي يصل حجمها إلى 0.05 مم، مما يمنع تلف المسامير الأساسية الدقيقة والمدخلات في الأدوات ذات التجاويف العالية-.

يدمج تسلسل الإنتاج ثلاثة أنظمة فرعية منسقة:التلدين والحقن بالضغط العالي والتثبيت/الإخراج المتوازي.

التلدين والتغذية: تدخل حبيبات البوليمر إلى البرميل من مجفف متكامل لإزالة الرطوبة. يدور المسمار الحاجز تحت تحكم دقيق في عزم الدوران، مما يؤدي إلى إذابة المادة من خلال القص والتوصيل دون زيادة درجة حرارة الإضافات الحساسة.

القصور الذاتي-الحقن الحر: يقوم محرك سيرفو ديناميكي بدفع المسمار لحقن الراتينج المنصهر في تجويف القالب. تتحكم ردود الفعل الموضعية التي تتم مراقبتها بواسطة أجهزة التشفير الخطية (الدقة 0.001 مم) في نقطة تحويل V/P (السرعة إلى الضغط) للتخلص من علامات الحوض والضغط الداخلي.

القابضة والتبريد والإخراج: محولات الطاقة ذات الحلقة المغلقة- تراقب ضغط التجويف أثناء مرحلة التثبيت. بمجرد الترسيخ، يتم فتح آلية التبديل أو التثبيت الهيدروليكي، وتقوم دبابيس القاذف المدفوعة مؤازرة - بتحرير الأجزاء إلى روبوت متكامل -و-مكان.

مايكرو-إمكانية تكرار اللقطة: تعمل مجموعة صمامات عدم الرجوع - المضادة للتدفق العكسي على منع التدفق العكسي المنصهر أثناء الحقن بالضغط العالي-، مما يؤدي إلى تحقيق اتساق كتلة اللقطة -إلى-الطلقة بنسبة +/- 0.15% على أوزان اللقطة التي يقل وزنها عن 0.5 جرام.

مقاومة التآكل والتآكل: Screw barrels undergo bimetallic tungsten carbide coating (HV >= 1000، الخلوص < 0.02 مم) لمقاومة الزجاج الكاشط-الراتنجات المقواة بالألياف (30-50% GF) ومثبطات اللهب الخالية من الهالوجين المسببة للتآكل.

حركة هيدروليكية/كهربائية متزامنة: تعمل حركة القاذف المتوازية أثناء فتح القالب على تقليل أوقات دورات الجفاف بمقدار 0.8-1.5 ثانية لكل طلقة، مما يعزز الإنتاجية اليومية في عمليات التشغيل بكميات كبيرة.

اللوحة-إلى-موصلات اللوحة والشركة العامة للفوسفات (FPC).
المتطلبات: سُمك الجدار يصل إلى 0.15 مم، وتفاوت درجة ميل الدبوس أقل من +/- 0.01 مم، وعدم وجود وميض على فتحات تلامس الدبوس.
الراتنجات: LCP (بوليمر كريستال سائل)، PA9T.
علب أجهزة استشعار السيارات وقواعد التتابع
المتطلبات: ثبات عالي الأبعاد عبر نطاقات درجات الحرارة الواسعة (-40 درجة إلى 150 درجة)، وتفاوتات مشددة لقوة الإدخال، وأسطح مانعة للتسرب محكمة الغلق بالغاز.
الراتنجات: PBT 30% GF، PPS 40% GF، PA66.
المحولات الصغيرة- ووحدات الأجهزة القابلة للارتداء
المتطلبات: أوزان صغيرة للغاية (0.1-2.0 جم)، تفاوتات ضيقة لملف التروس الداخلي، تشطيب خالٍ من الوميض للحركة الميكانيكية.
الراتنجات: POM (أسيتال)، PC، PEEK.

High-Temperature Resins (LCP, PEEK, PPS) --->-تدفئة بدرجة حرارة عالية (تصل إلى 420 درجة) وبرميل ثنائي المعدن

Glass-Reinforced Polymers (PA66-GF, PBT-GF)--->مجموعة المسمار المطلية بكربيد التنجستن

Corrosive / Flame-Retardant Resins (FR-ABS)--->صمام رجعي غير خامل-وفولاذ نيتريد

بوليمر بلوري سائل (LCP): يتطلب سرعة حقن سريعة ونوافذ ضيقة لدرجة الحرارة (330-380 درجة). صمامات خاصة غير رجعية تمنع سيلان اللعاب والتدهور الحراري.

بولي بيوتيلين تيريفثاليت (PBT) والبولي أميدات (PA66 / PA46): حساسة للغاية للرطوبة والتاريخ الحراري. تتم معالجتها باستخدام ملفات تعريف لولبية منخفضة-.

البولي بروبلين (PP) والبولي كربونات (PC): يتطلب تحكمًا دقيقًا في الضغط لمنع الانكماش أو الالتواء أو التشوه البصري في عدسات المستشعر.

حساب قوة الكبح
حدد المساحة المتوقعة (A، بالسم²) للأجزاء والمجاري، ثم اضربها في متطلبات ضغط المادة (Preq، بالبار):
قوة التثبيت (كيلو نيوتن)=(A x Preq) / 100
LCP / موصلات الحائط -الرفيعة: شريط تمهيدي تقريبًا . 750 - 1000.
شركة جنرال إلكترونيكس (PC/ABS): المستوى التمهيدي تقريبًا . 450 - 600 بار
اختيار وحدة الحقن
حدد قطرًا لولبيًا يعمل بنسبة تتراوح بين 20% و80% من الحد الأقصى لسعة الطلقة لكل دورة لمنع فترات إقامة البرميل المفرطة.

دقة التصنيع: يتم تصنيع هياكل الإطار والألواح على مراكز تصنيع CNC ذات 5 محاور في بيئات يتم التحكم في مناخها للحفاظ على التوازي الهندسي في حدود 0.02 مم/م.

محاذاة مقياس التداخل بالليزر: تتم معايرة محاذاة الأسطوانة، وتوازي شريط الربط، وتركيز المسمار باستخدام مقاييس تداخل الليزر Renishaw قبل التجميع.

اختبار قبول المصنع (FAT): Each machine undergoes a continuous 48-hour dry run test, followed by a live molding test using a standardized multi-cavity connector tool to verify dimensional stability, weight repeatability (Cpk >= 1.67)، وسرعات الدورة الجافة.

هندسة اللولب والبرميل المتخصصة: نسب L/D مخصصة (20:1 إلى 24:1) مصممة خصيصًا للمواد المتصلبة بالحرارة، أو LSR (مطاط السيليكون السائل)، أو المواد البلاستيكية الهندسية المملوءة.

الأتمتة والتكامل المحيطي: واجهات Euromap 63 / SPI / Euromap 73 القياسية لروبوتات الالتقاط -و-المكان، وأنظمة النقل، وأجهزة التحكم في درجة حرارة القالب.

تعديلات القالب المتعددة-للمكونات/الإدراج: تكوينات تثبيت رأسية أو وحدات حقن أفقية/رأسية ثانوية لإطارات الرصاص وإدراجها.

للحصول على عرض أسعار فني دقيق ومقترح لحجم الماكينة، يرجى تقديم ما يلي:

هندسة الأجزاء / ملف CAD ثلاثي الأبعاد (STEP/IGES): بما في ذلك اختلافات سمك الجدار وتفاوتات الأبعاد الحرجة.

مواصفات الراتنج: درجة البوليمر، نسبة الألياف الزجاجية، تصنيف تثبيط اللهب (على سبيل المثال، UL94-V0).

تفاصيل القالب: عدد التجاويف، إجمالي وزن اللقطة (بما في ذلك نظام العداء)، تخطيط الصوانى، والأبعاد الخارجية للقالب.

الإخراج المستهدف: وقت الدورة المرغوبة ومقاييس الحجم الشهرية.
